卓轮液体静压导轨，有矩形液体静压导轨和圆形液体静压导轨两类，都以其高阻尼特性、高刚性，以及可实现高速横移而著称业内。它是实现快速往复振荡运动的最佳方案。
低速时无摩擦，无粘滑现象，从而可实现超高定位精度。

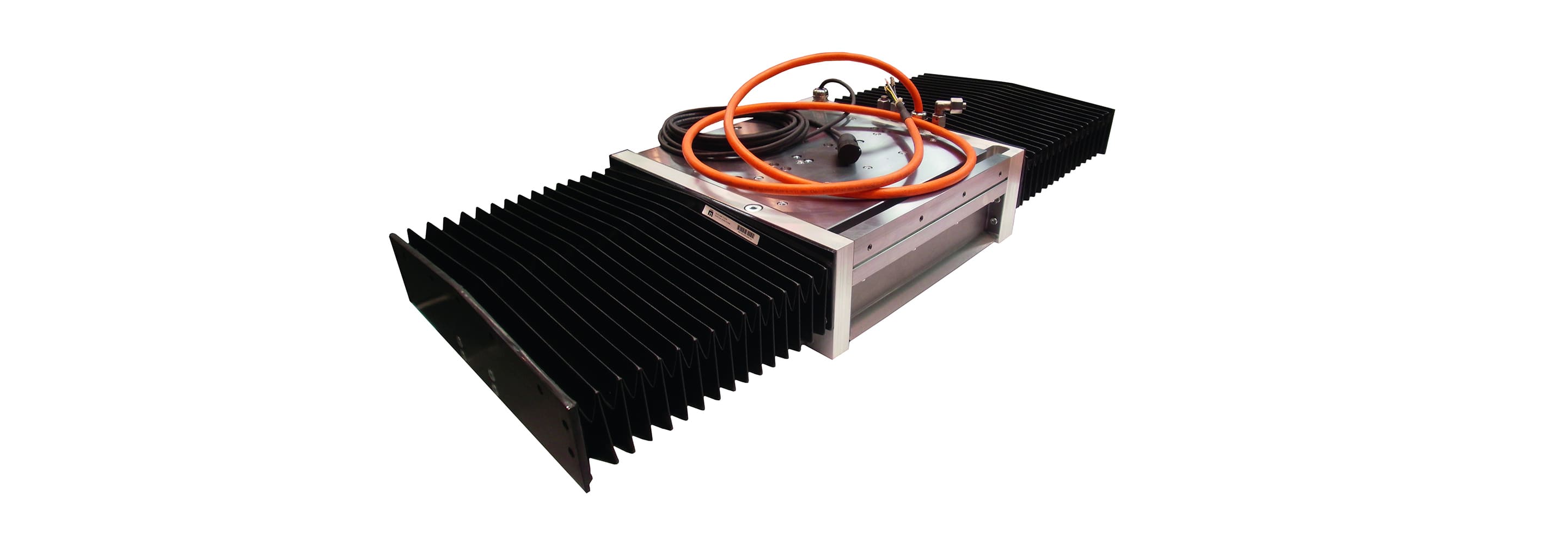

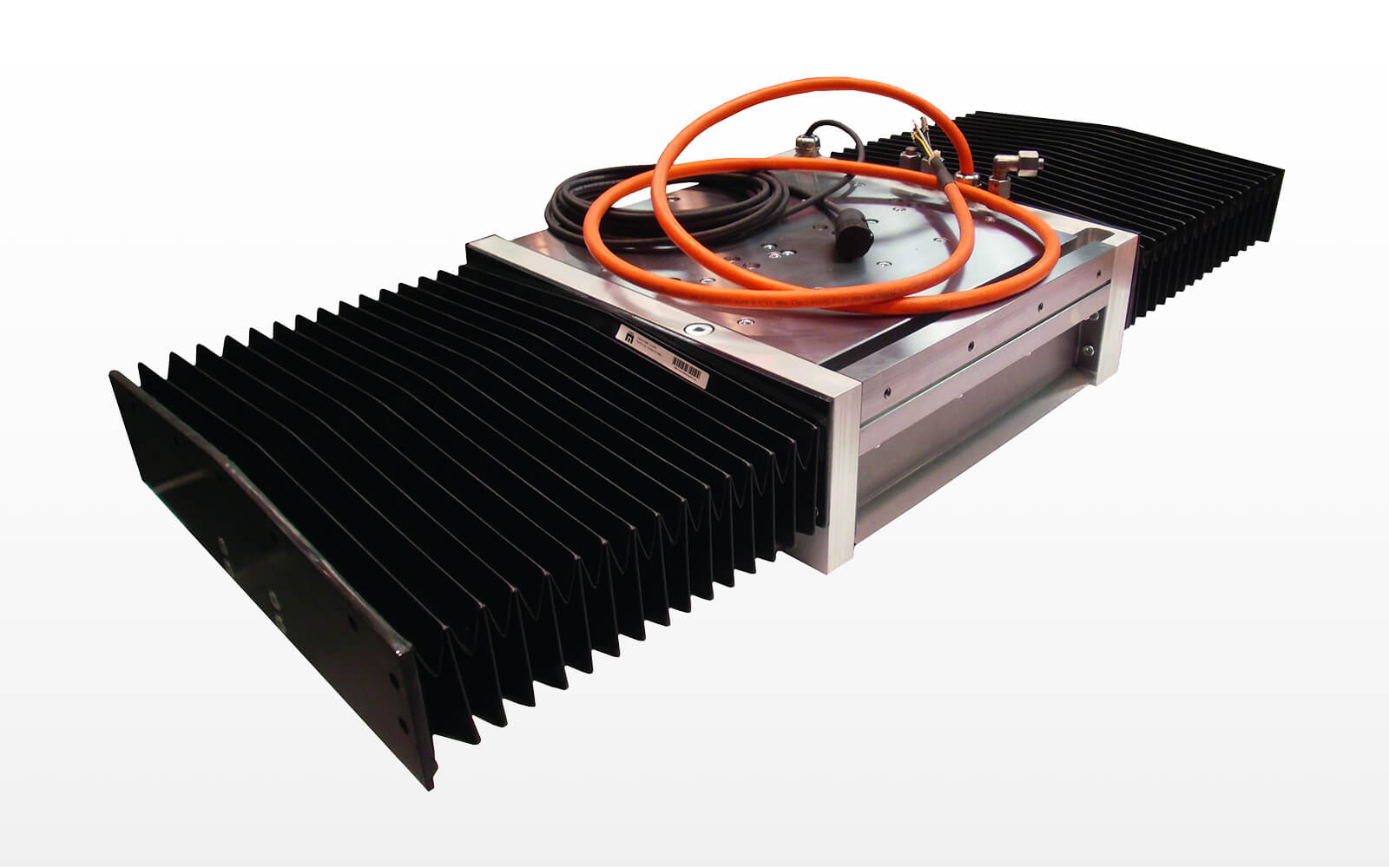

液体静压导轨导板驱动装置
驱动系统：直线电机
导板尺寸：376 x 405 mm
行程：520 mm
精度：± 3 µm
承载能力：2000 N

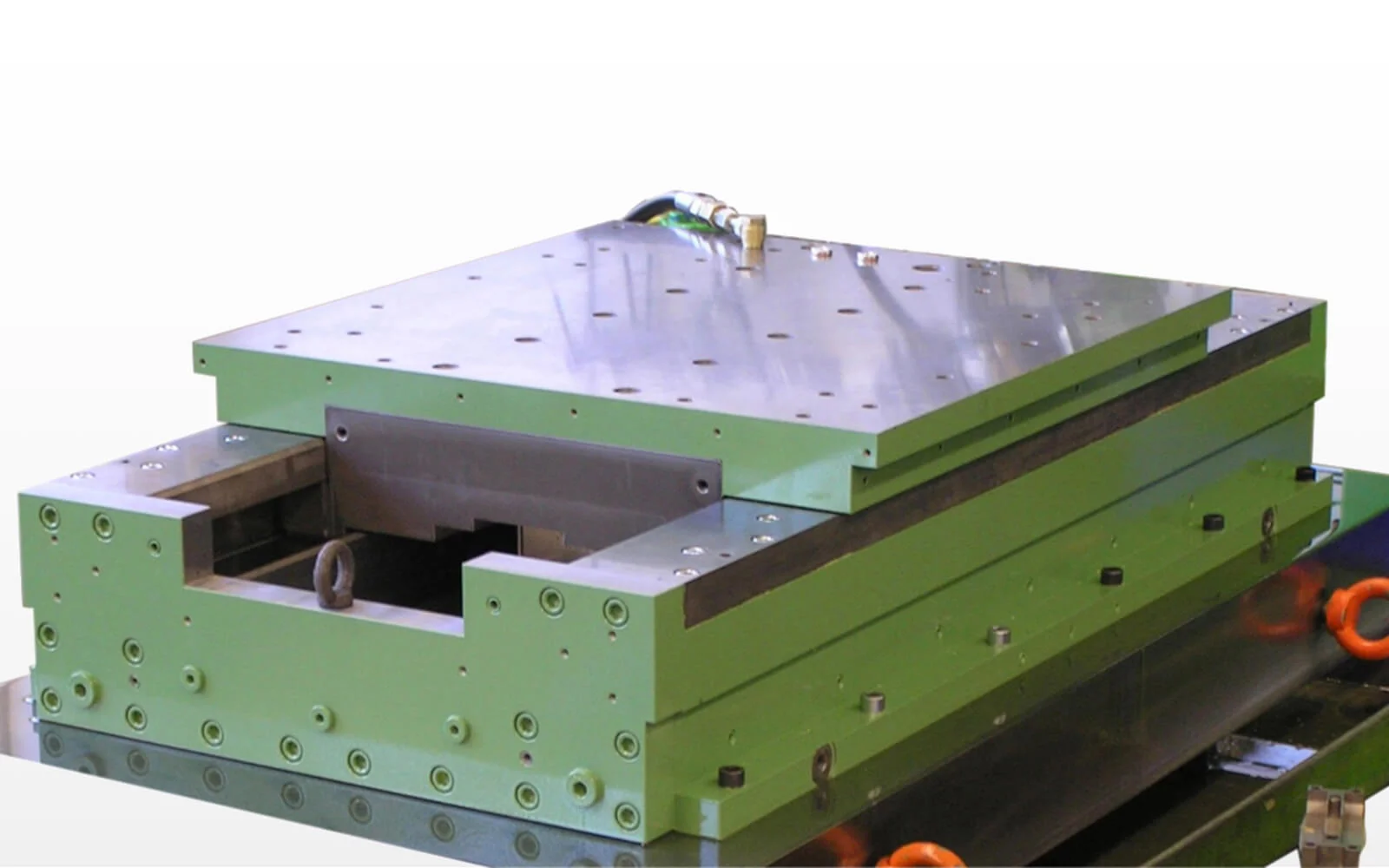

液体静压导轨导板驱动装置
驱动系统：驱动系统
导板尺寸：600 x 600 mm
冲程：350 mm
精度：± 3 µm
承载能力：30 kN。

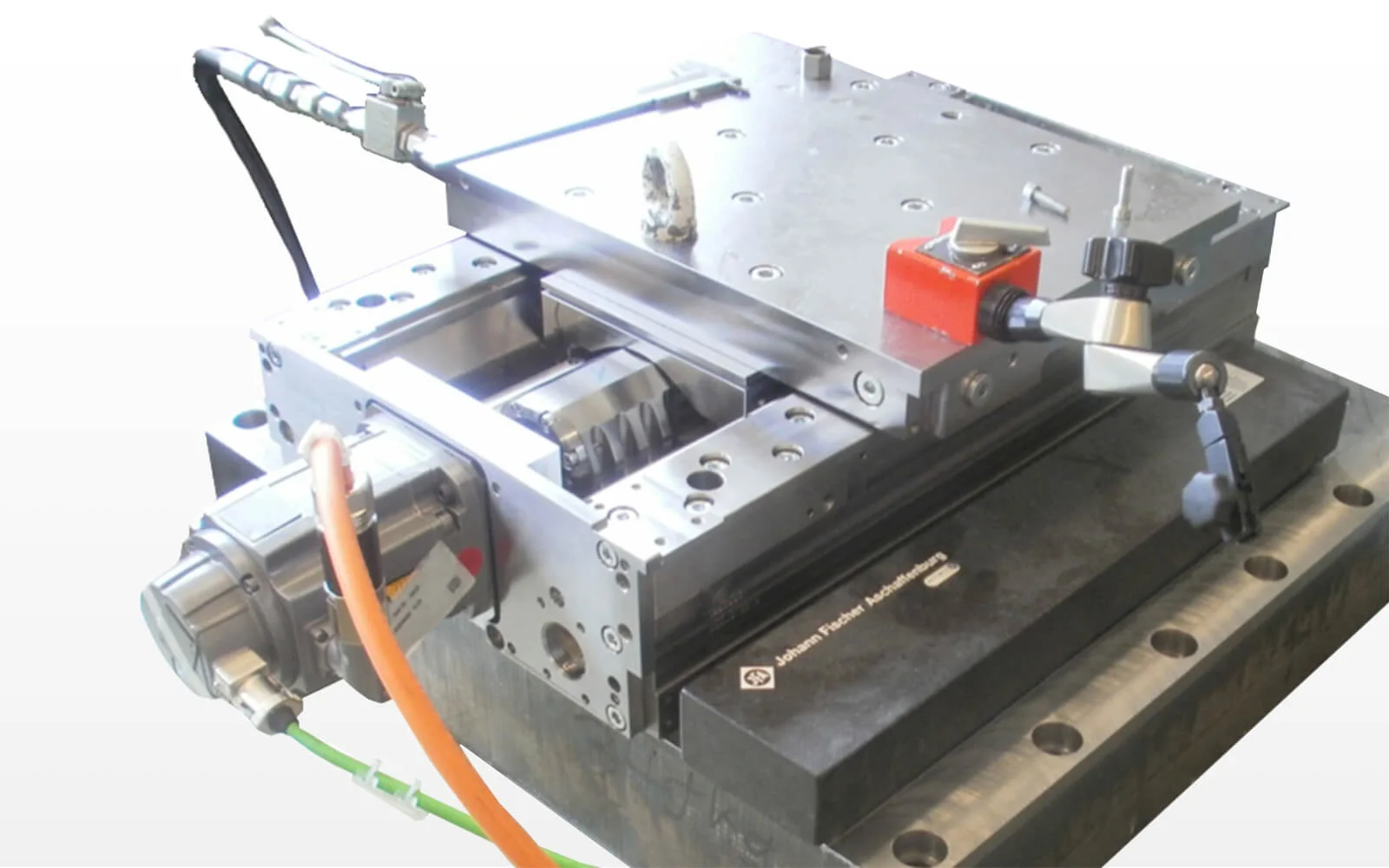

液体静压导轨导板驱动装置
驱动系统：滚珠丝杠
导板尺寸：300 x 400 mm
冲程：200 mm
精度：＜1 µm
承载能力：11 kN。
液体静压导轨滑块
行程：800 mm
精度：±1μm
应用：可直接安装 导板组成部件之一

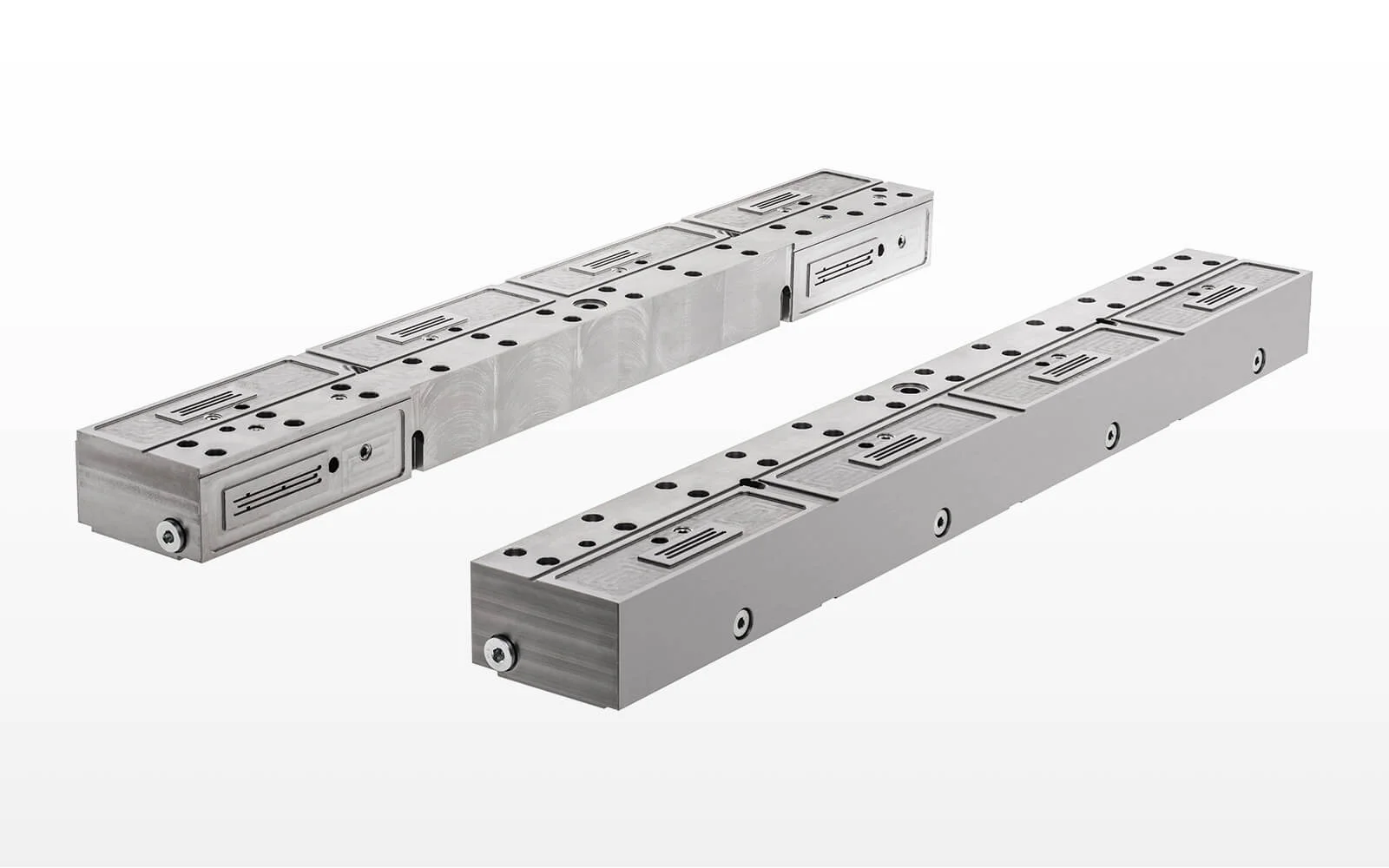

用于大型设备的液体静压导板
集成限制器
尺寸从 70 x 30 x 7 到 440 x 245 x 22

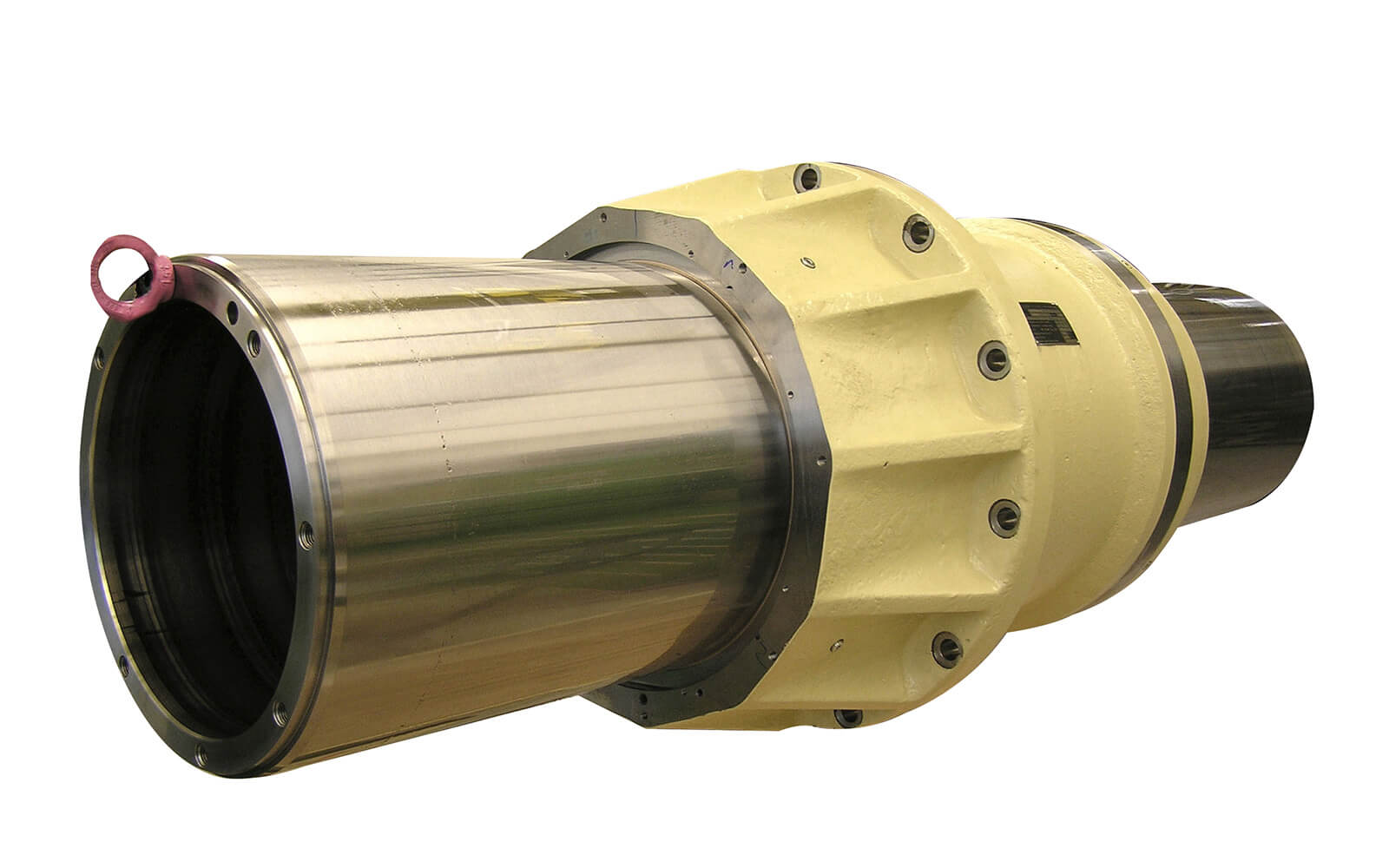

液体静压管型导轨
轴承尺寸：直径 400 mm
精度：＜2 µm
超高阻尼性能
钢/青铜合金

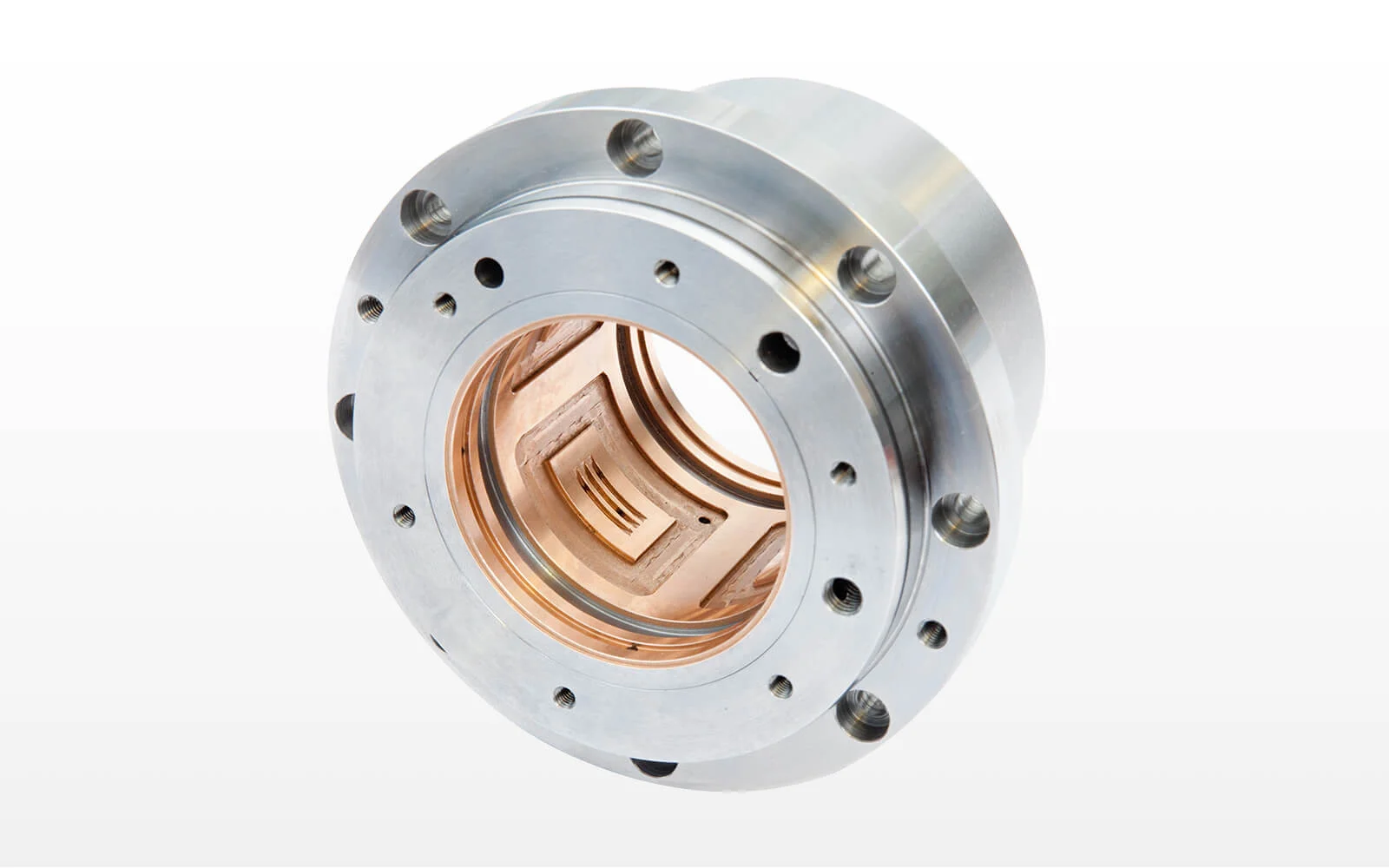

液体静压管型导轨轴承
轴承尺寸：直径 70 mm
精度：＜1 µm
超高阻尼性能
钢/青铜合金
矩形液体静压导轨 特性和优势
特性
- 特别适合快速，振荡运动
- 低速无摩擦
- 得益于油隙的高阻尼特性
- 无滚动元件相关的振动
- 速度最高达 30 m/s
优势
- 理论无限使用寿命
- 超高定位精度
- 热稳定性高，循环润滑油直接散去热量
- 反向时不会出现类似滚动元件引起的跳动现象
- 卓轮液体静压导轨导板只需一路油管，刚度比传统节流器控制导轨刚度更大
- 轴承性能不受速度和进口温度影响 – 每个静压油腔都实现节流控制
