液体静压主轴 – 超高精度、无磨损、运行平稳

卓轮液体静压主轴,具有极高同心度、轴向超高跳动精度和优良阻尼特性,使加工工件能获得超高表面质量。持续循环的润滑油直接散去热量。这保证主轴极高的热稳定性和稳定的高精度性能。

支承面始终通过一层薄油膜相互分离,无机械磨损,理论上无限使用寿命。

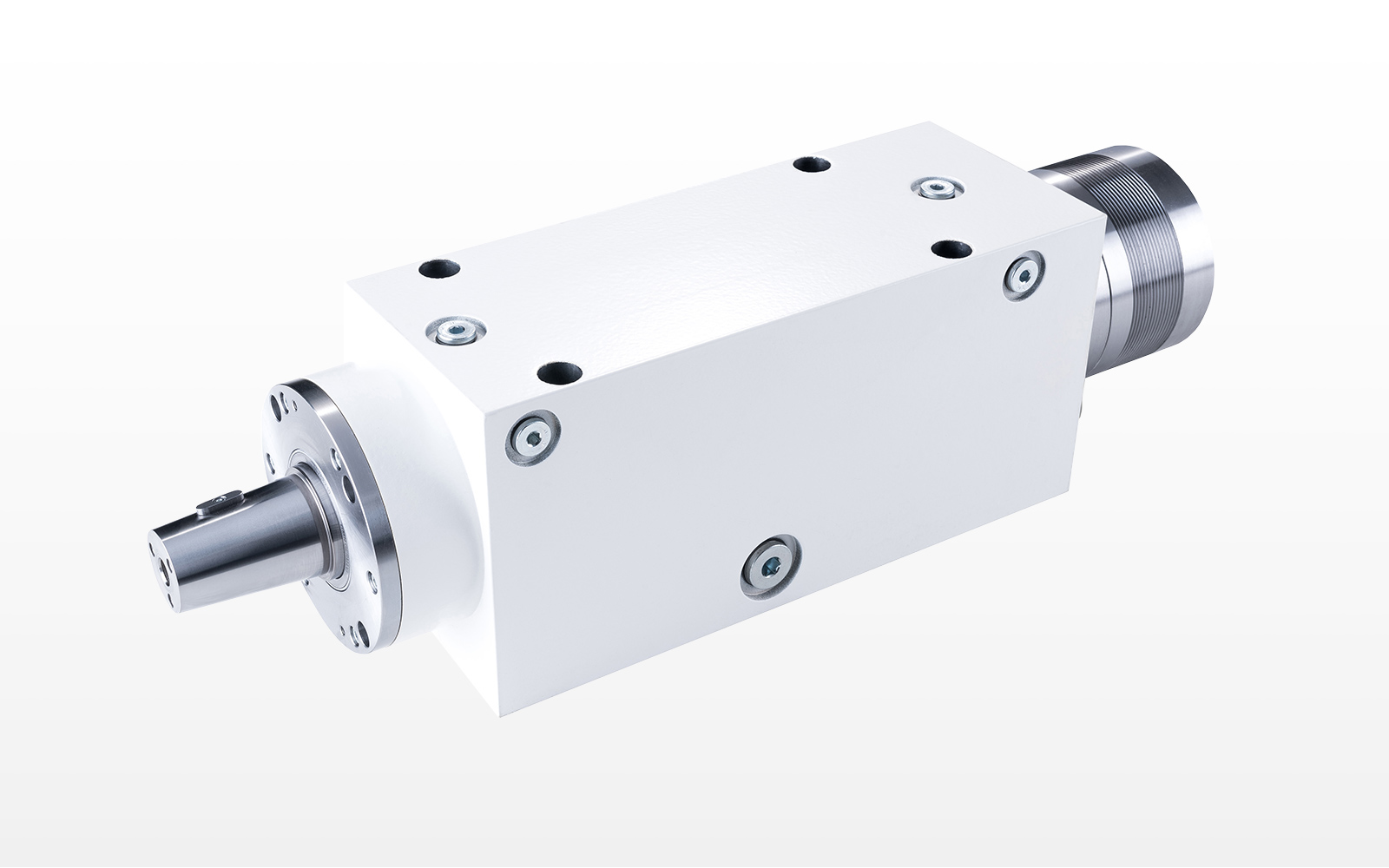

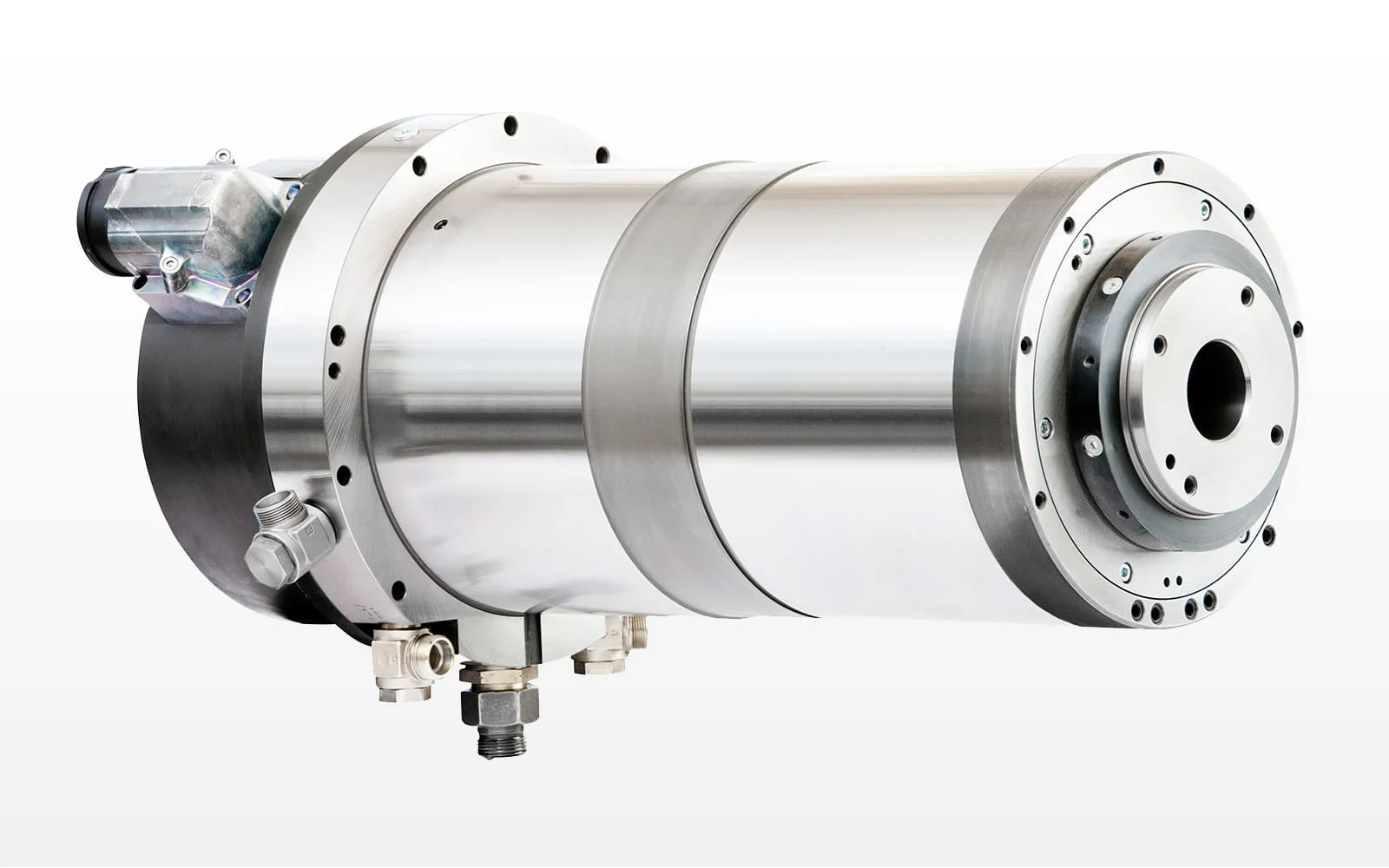

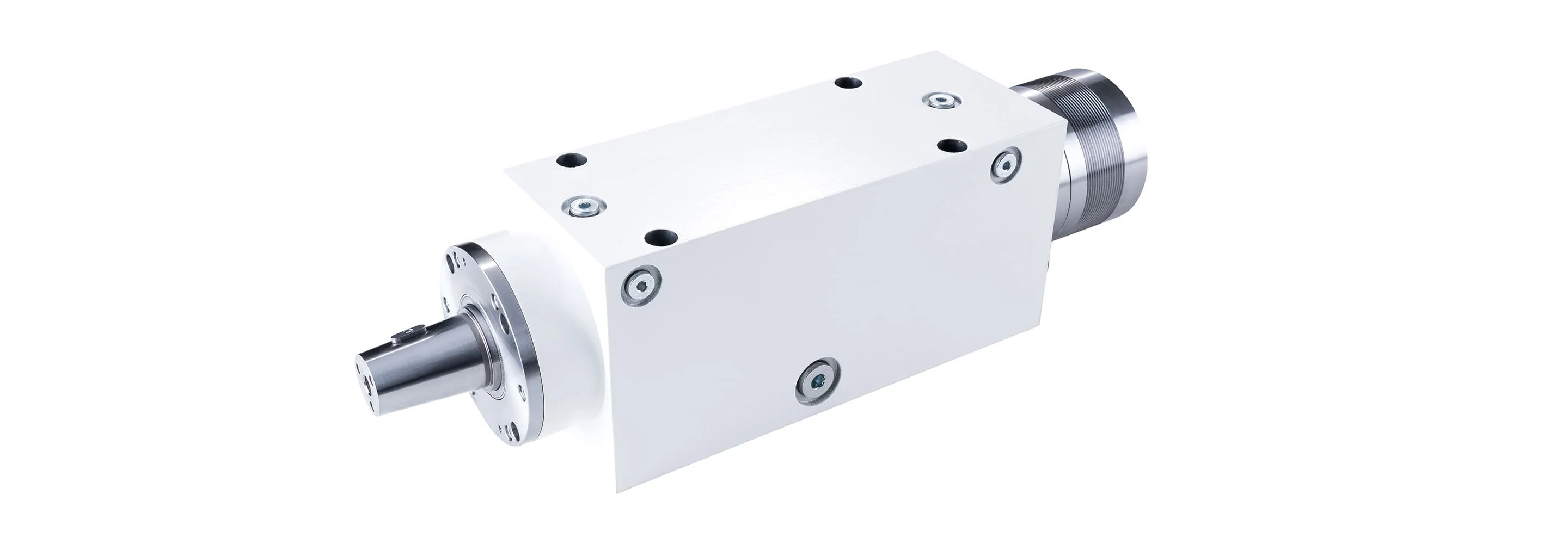

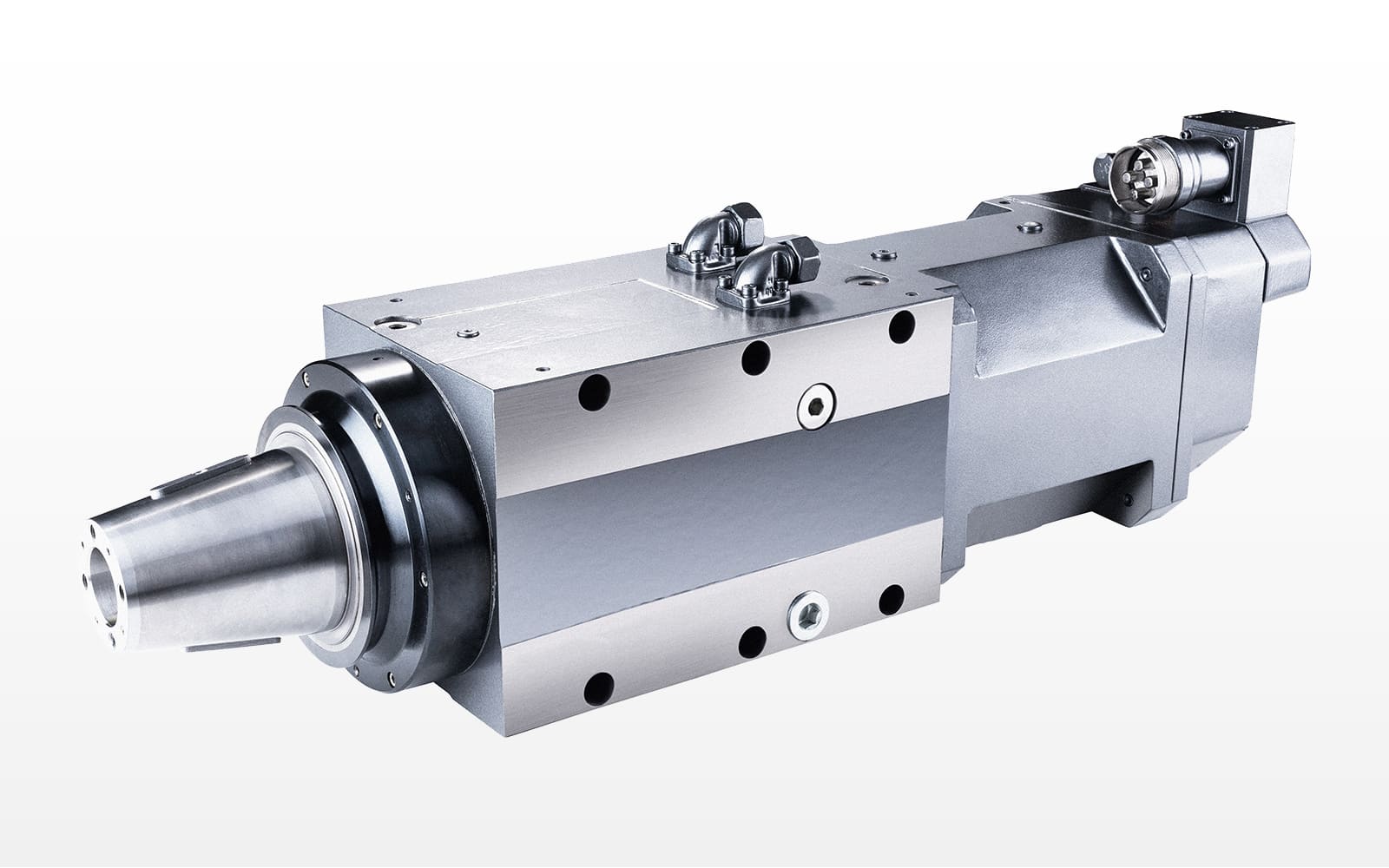

产品示例

轴承直径:100 mm
转速:5,000 rpm
径向和轴向跳动精度:<0.2 µm
油粘度:ISO VG 5

轴承直径:70 mm
转速:6,000 rpm
径向和轴向跳动精度:<0.1 µm
油粘度:ISO VG 5

轴承直径:110 mm
转速:4,500 rpm
径向和轴向跳动精度:<0.2 µm
油粘度:ISO VG 5

轴承直径:80 mm
转速:3,500 rpm
径向和轴向跳动精度:<0.2 µm
油粘度:ISO VG 5

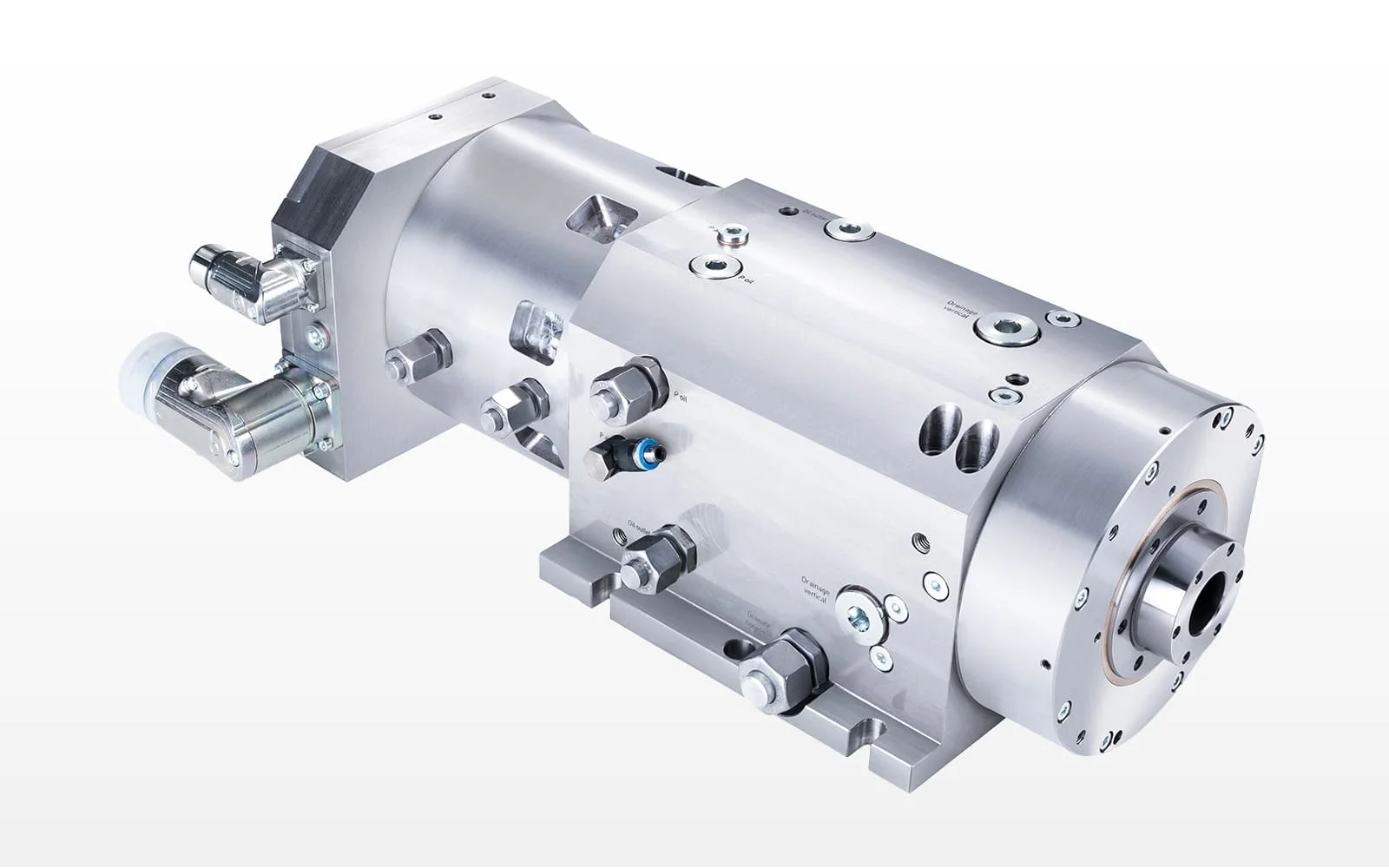

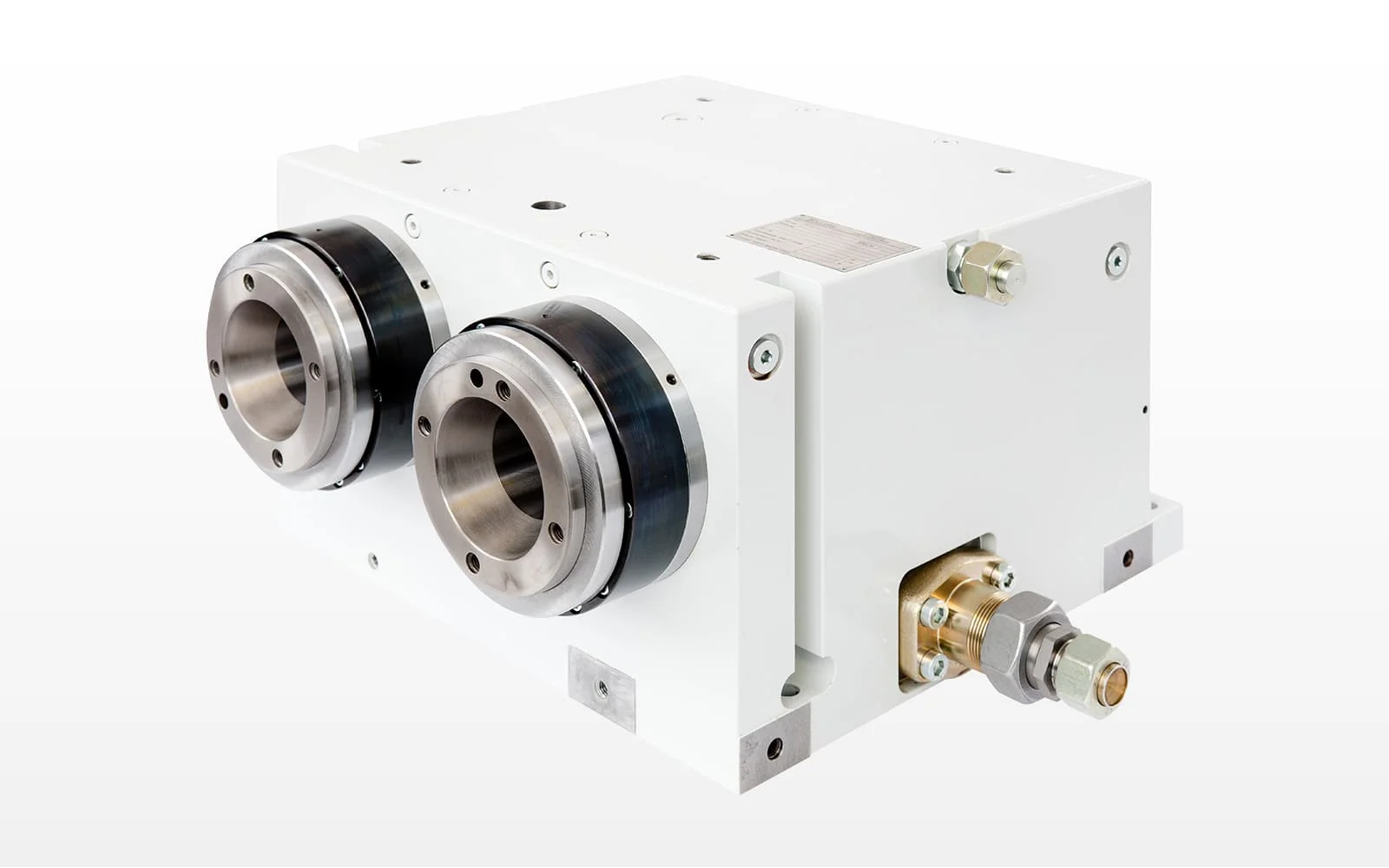

客户可选择安装在同一壳体内的主轴数量

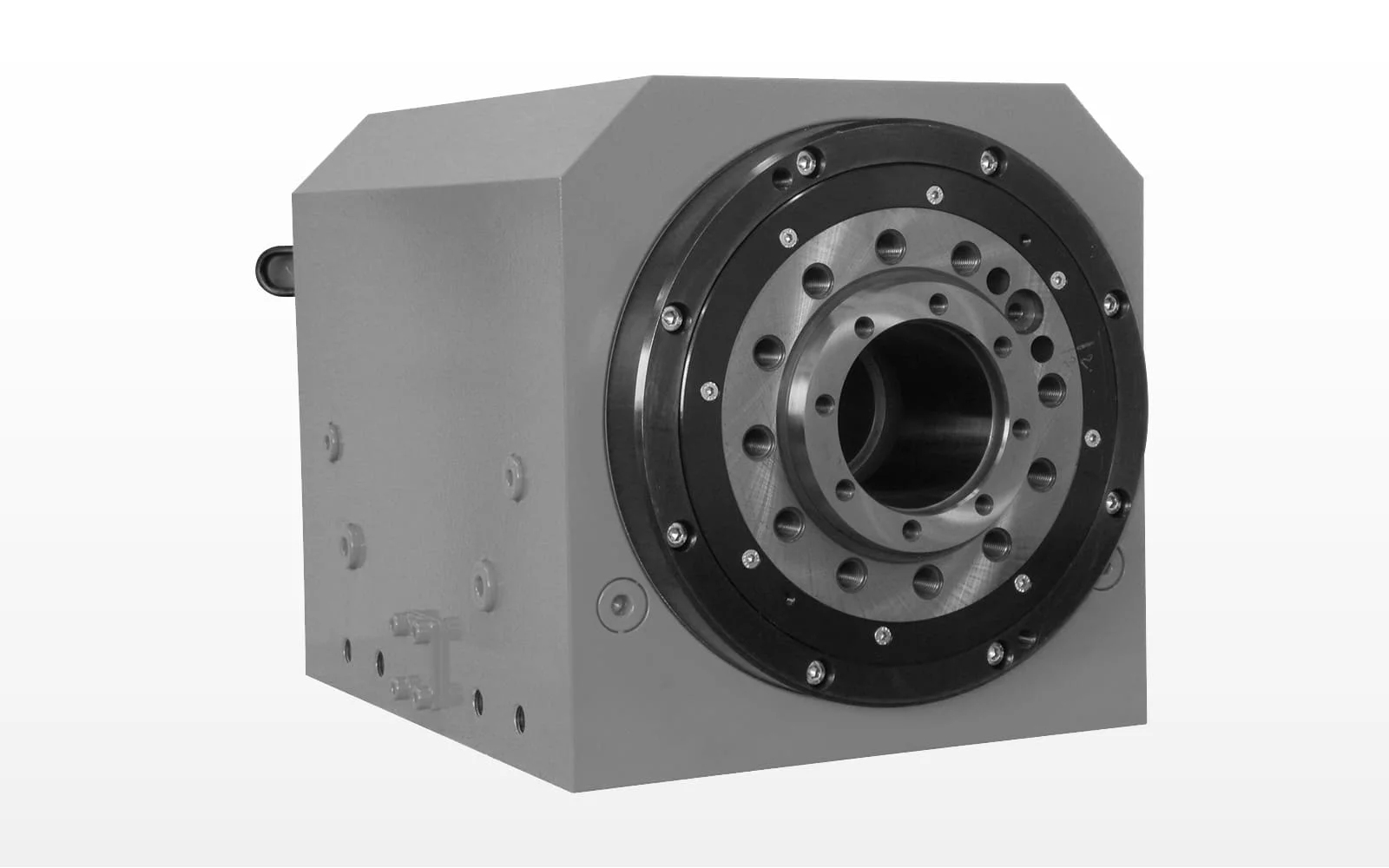

轴承直径:180 mm
转速:1,000 rpm
径向和轴向跳动精度:<0.2 µm
油粘度:ISO VG 10

轴承直径:70 mm
转速:4,000 rpm
径向和轴向跳动精度:<0.2 µm
油粘度:ISO VG 10

特性,优势

特性

  • 内置专利游隙补偿流量控制系统,无需倾向堵塞的毛细管或节流控制装置
  • 主轴外型尺寸可按客户要求定制
  • 成套液压动力站和相关控制系统,卓轮公司一并提供
  • 可选择具有特殊紧急运行特性的合金铸造轴承

优势

  • 可实现<0.1 µm 的同心度和轴向跳动精度
  • 优异的阻尼性能
  • 高热稳定性
  • 运行平稳,没有滚动元件产生的振动

典型应用

  • 车床
  • 磨床
  • 铣床
  • 精密镗床

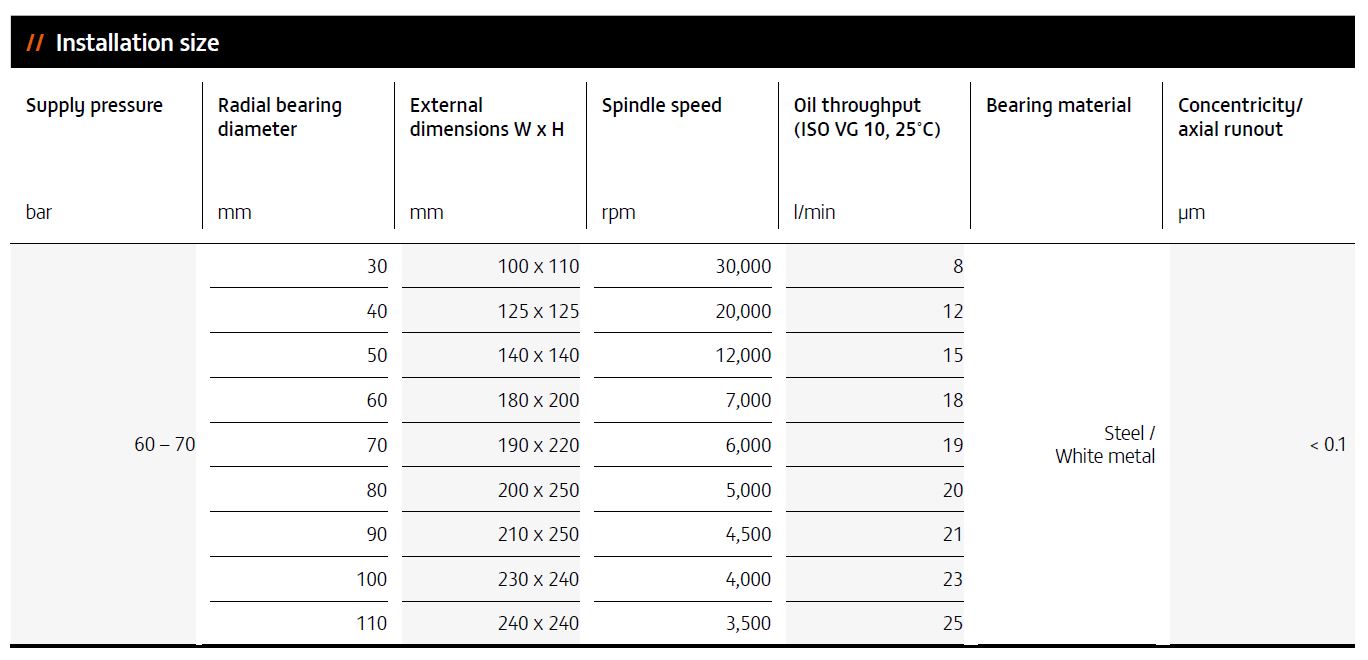

技术参数

视频

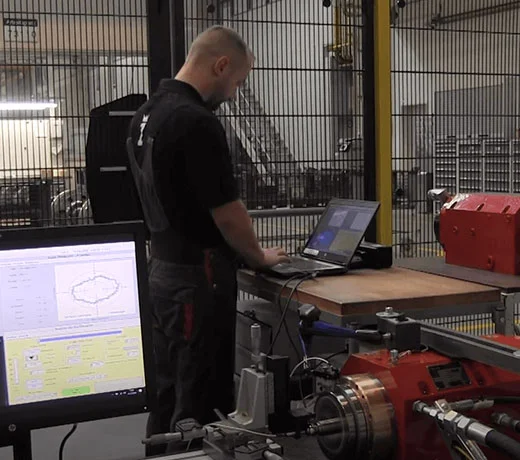

液体静压主轴的跳动精度测量

液体静压主轴具有高同心度特性。利用Lion高分辨率仪器测量出静压主轴跳动精度0.2µm内。

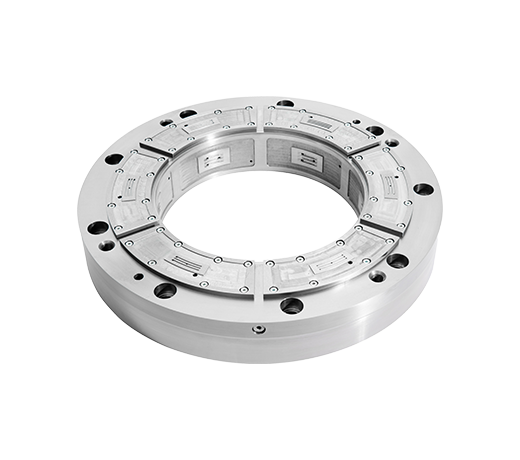

液体静压主轴配置卓轮游隙补偿流量控制器

卓轮游隙补偿流量控制器建立起最佳腔室油压值。
它和静压轴承集成为一体,自调节建立腔室最佳油压值,不受制造公差影响。
专利的游隙补偿流量控制器是具有快速响应和高刚性特点的自调节系统。

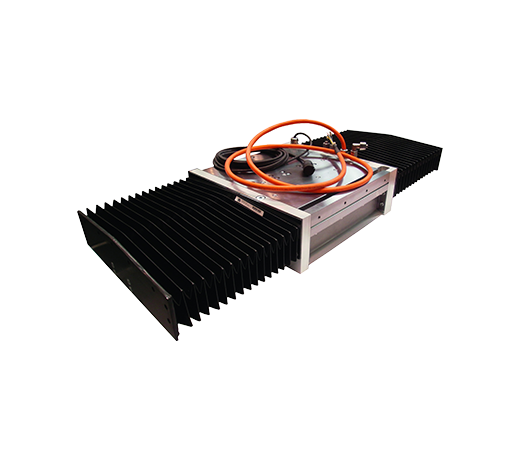

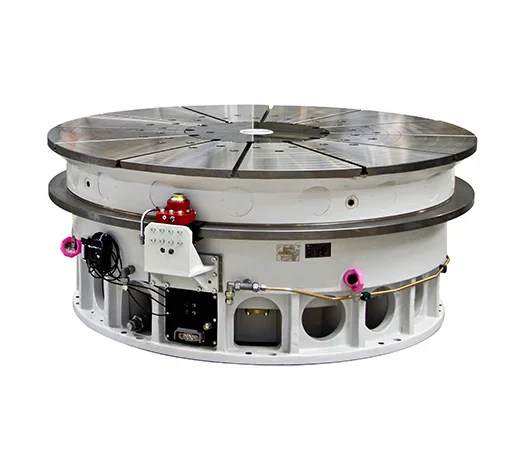

它应用在静压主轴,静压转台和静压导轨。
