气体静压转台

卓轮气体静压转台以其耐用性、高同心度和轴向跳动精度高而闻名。低速时无摩擦,可防止粘滑,从而实现最大定位精度。

气体静压转台,转动部件和壳体通过压缩气隙相互分离,不受负载或滑动速度影响。部件无直接接触,无需滑块或类似滑动物体。

产品示例

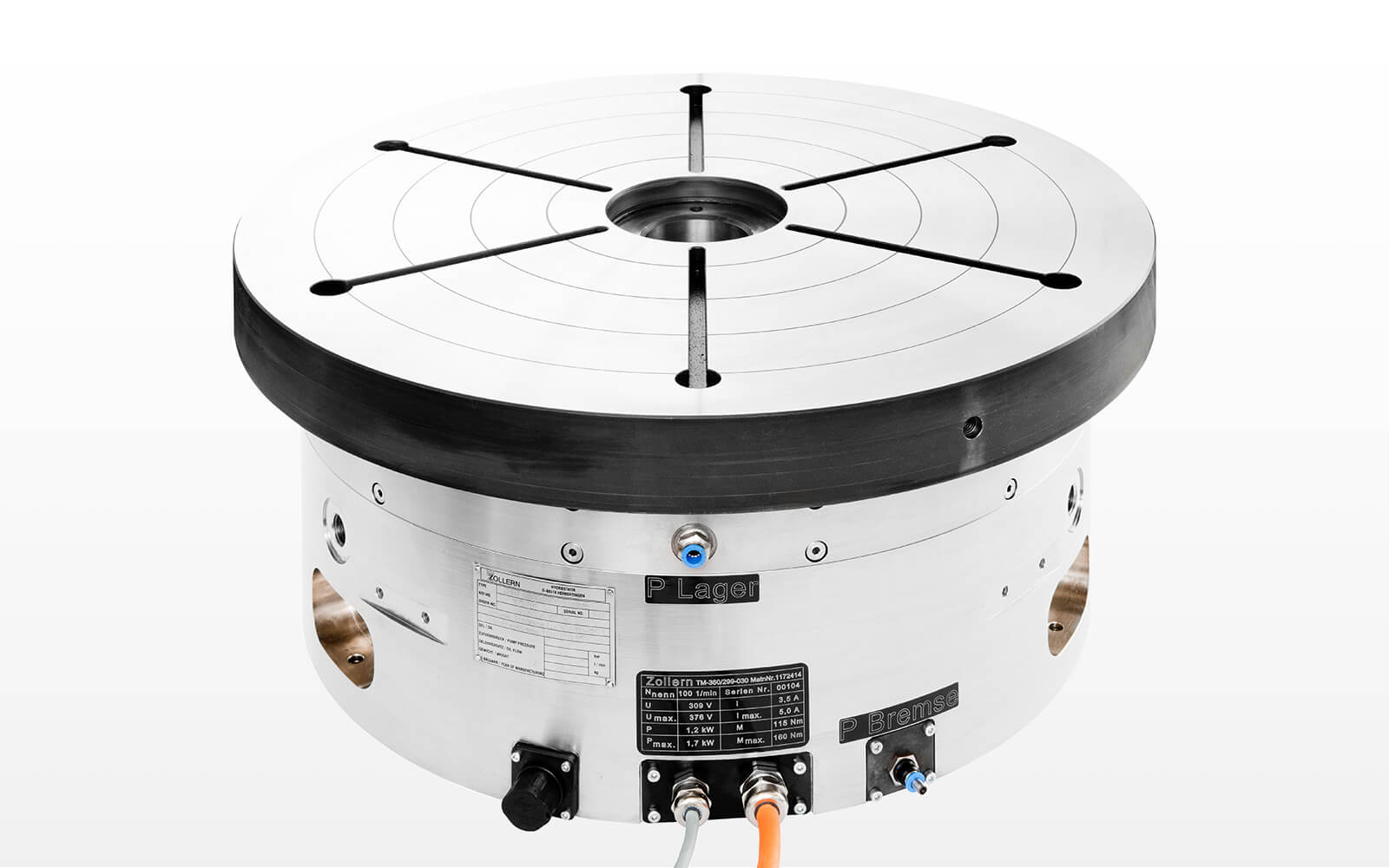

台板直径:600 mm
跳动精度:<0.2 µm
转速:20 rpm
轴承轴向承载能力:15 kN

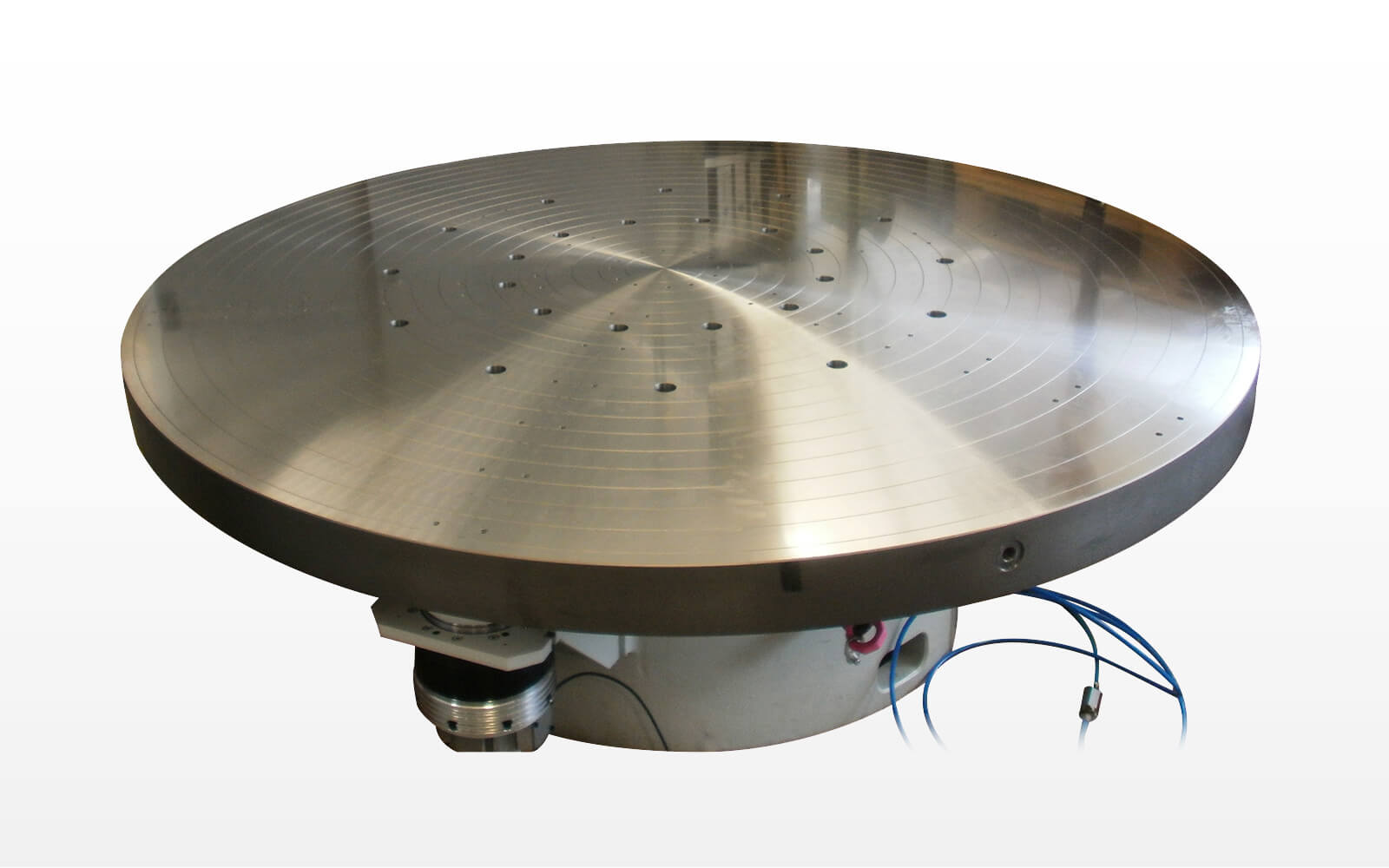

台板直径:750mm
跳动精度:<0,5 µm
转速:10 rpm
轴承轴向承载能力:30 kN

台板直径:Ø2000mm
轴承跳动精度:<1 µm。
垂直承载能力:2.5

特性,优势

特性

  • 径向-轴向组合轴承
  • 轴承表面带有特殊的合成树脂滑动涂层,具有最佳紧急运行特性

优势

  • 同心度和轴向跳动精度<0.2 µm
  • 理论无限使用寿命
  • 转台转动方向变换时,不会出现类似滚动轴承因滚动元件形变引发的跳动现象
  • 低速时无摩擦,可实现超高定位精度;无粘滑效应

应用

  • 三坐标测量仪

技术参数

台面直径

工作压力

同心度和轴向跳动精度

负载能力

DT

PP



FA

mm

bar

µm

kN









200

6

< 0.5

0.5.

300

6

< 0.2

10.0.

400

6

< 0.2

10.0.

600

6

< 0.2

15.0.

750

6

< 0.5

30.0.

1,000.

6

< 0.8

45.0.

1,200.

6

< 1.0

30.0.

1,600

6

< 1.0

45.0.

2,000

6

< 1.0

63.0.
