液体静压转台

卓轮液体静压转台以其耐用性、高同心度和轴向跳动精度高而闻名。得益于专利的轴承游隙补偿器流量控制技术,最佳腔室液体压力自行建立,精度不受生产公差影响。低速时也无摩擦,避免粘滑现象,从而实现最大定位精度。

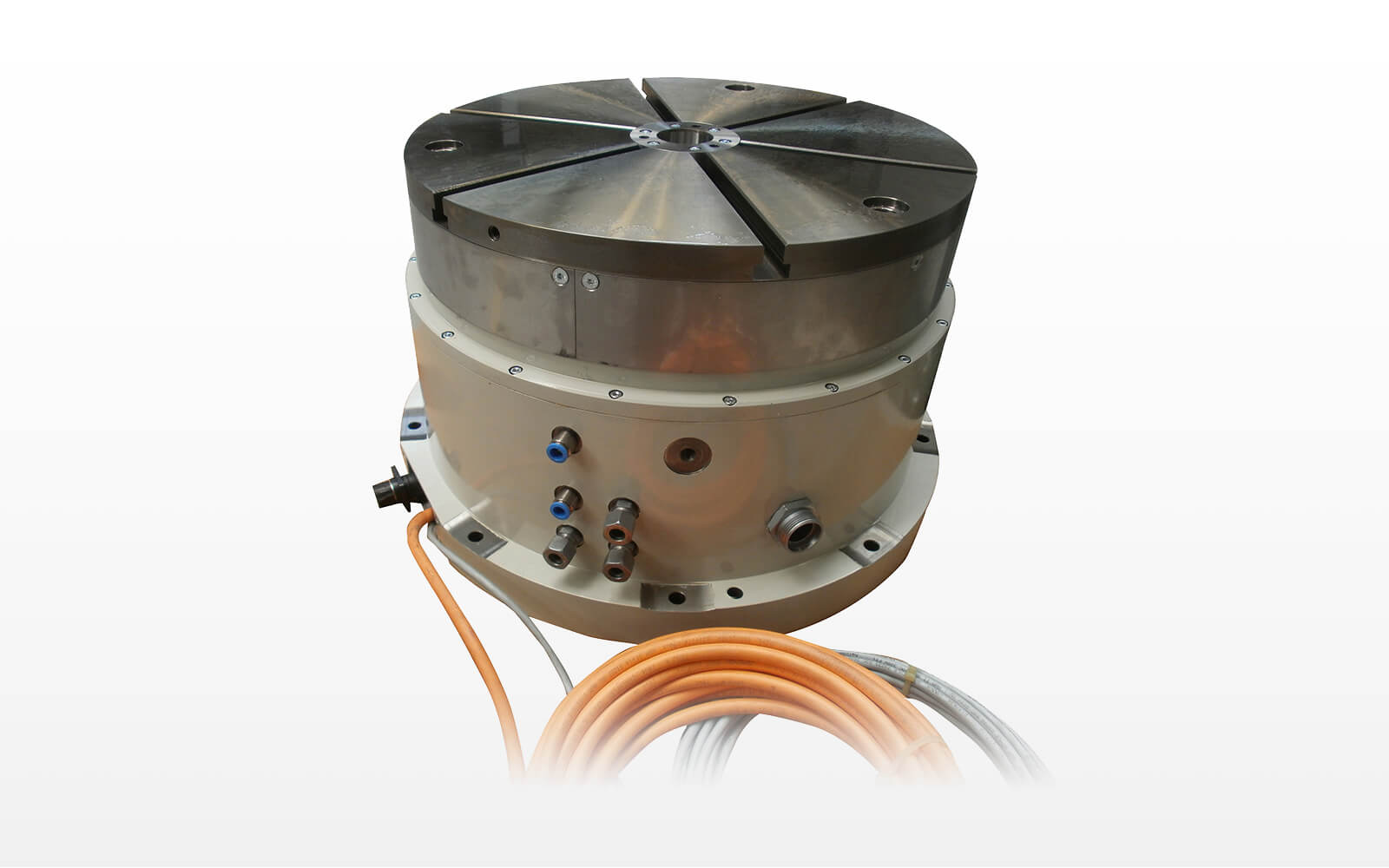

产品示例

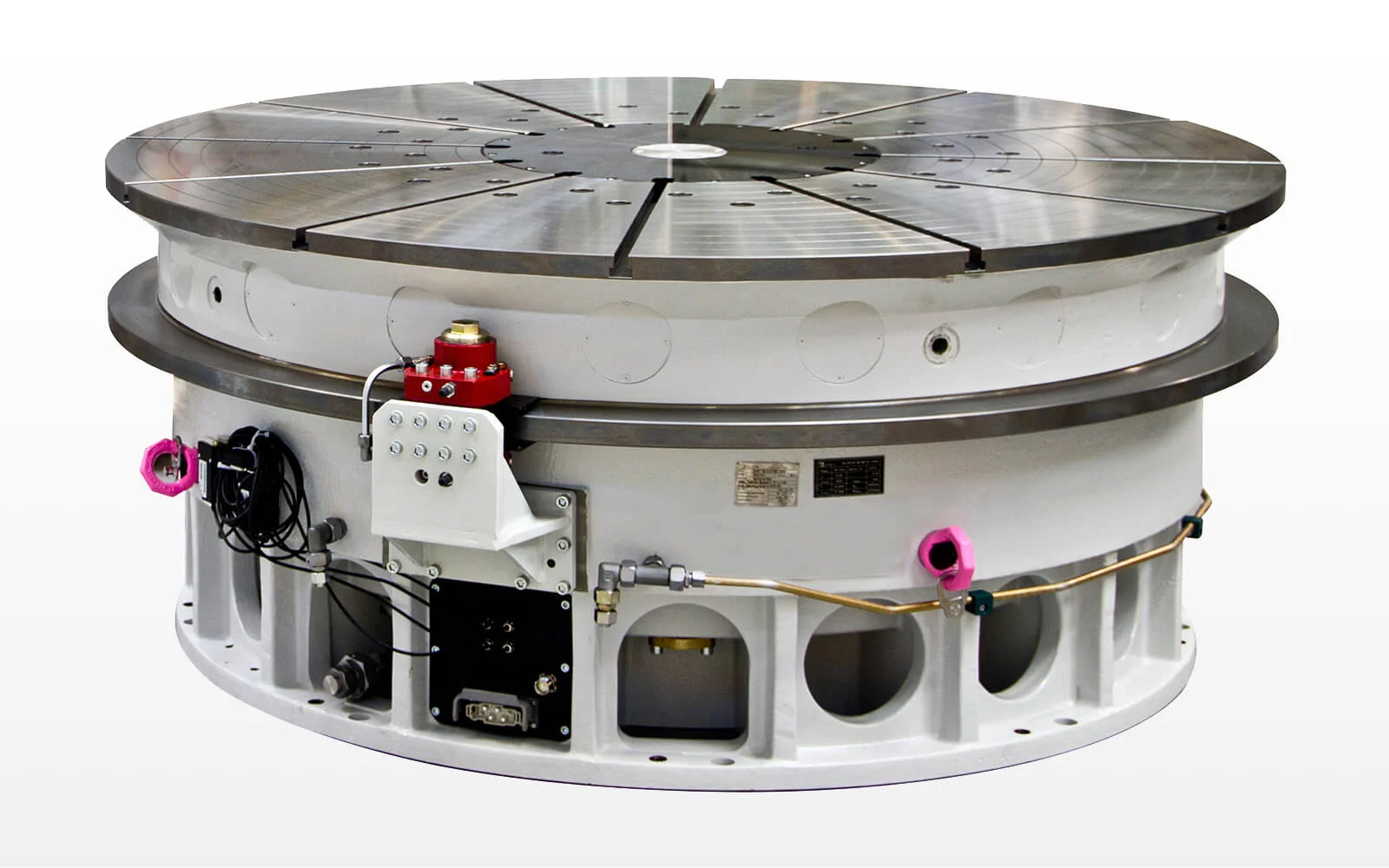

台板直径:Ø 1800 mm
轴承直径:1050 mm
跳动精度:<1 µm
转速:150 rpm
轴承轴向承载能力:300 kN

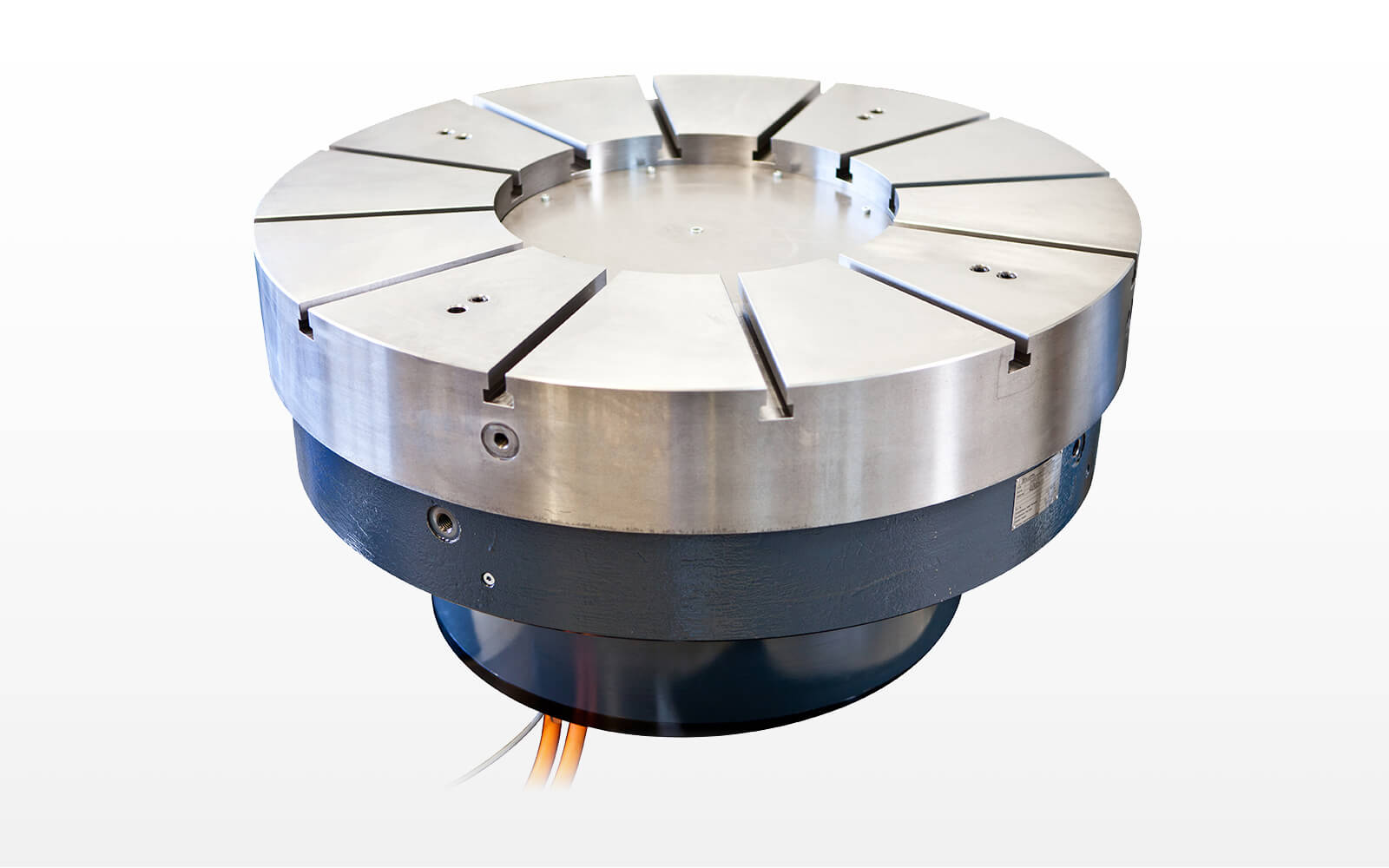

台板直径:Ø 750 mm
轴承直径:374 mm
跳动精度:<0.3 µm
转速:10 rpm
轴承轴向承载能力:30 kN

台板直径:Ø 1000 mm
轴承直径:550 mm
跳动精度:<1 µm
转速:380 rpm
轴承轴向承载能力:50 kN

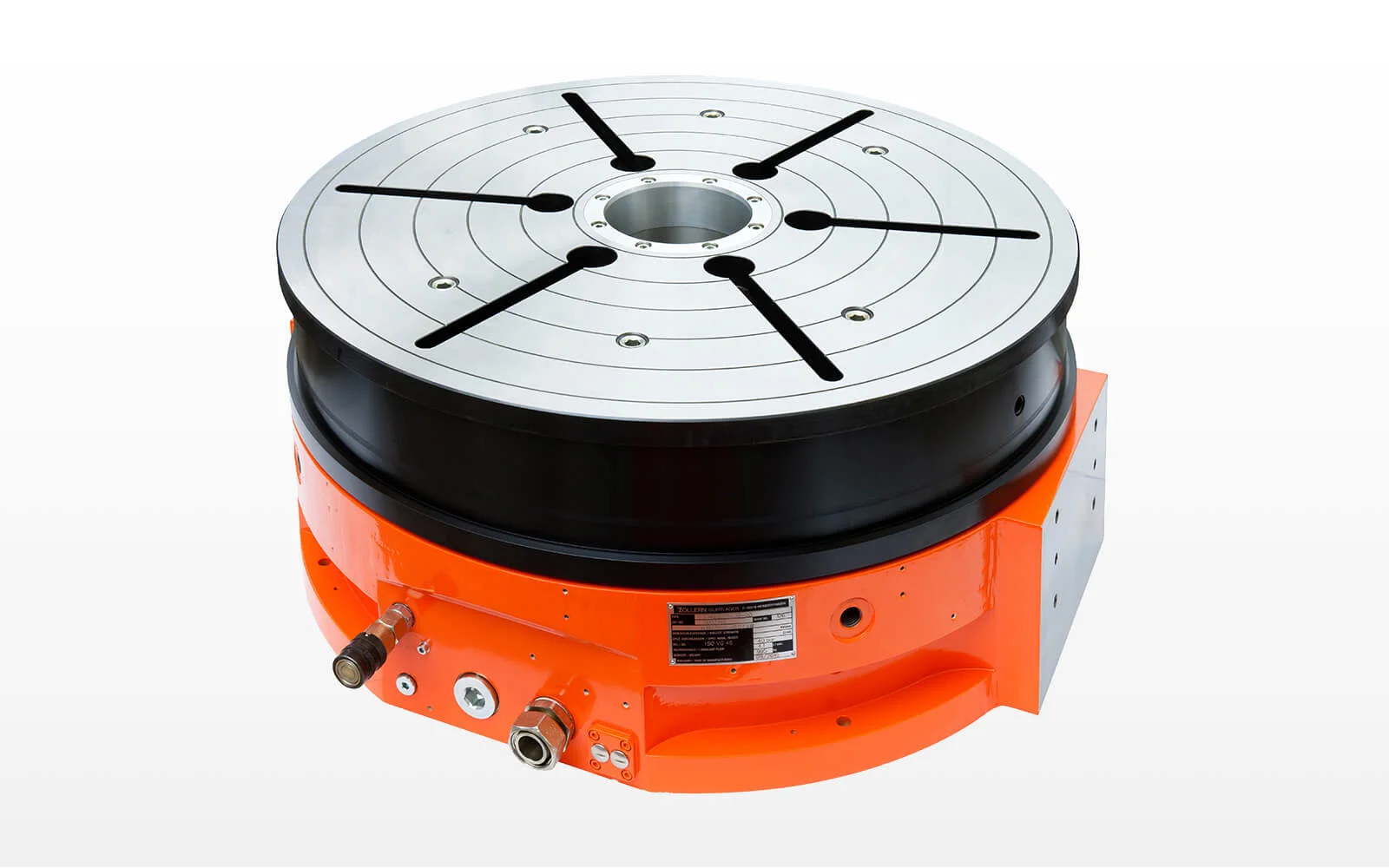

台板直径:Ø 800 mm
轴承直径:374mm
跳动精度 < 1 1µm
转速:240 rpm
承载能力:1700 kg
液压油类型:ISO VG 10
液压压力:35 bar
夹紧扭矩:6000 Nm(液压)

EP 1395465

台板直径:Ø 500 mm
轴承直径:374 mm
跳动精度:<1 µm
转速:100 rpm
轴承轴向承载能力:15 KN。
液压油类型:ISO VG 22
液压压力:30 bar
夹紧扭矩:450 Nm(气动)

EP 1352661

特性,优势

特性

  • 液体静压径向-轴向组合轴承
  • 内置专利游隙补偿流量控制系统,不需要倾向堵塞的毛细管或节流控制器
  • 成套液压动力站和相关控制系统,卓轮公司一并提供
  • 具有特殊紧急运行特性的合金铸造轴向轴承

优势

  • 理论无限使用寿命
  • 液体静压转台转动方向变换时,不会出现类似滚动轴承系统因滚动元件形变引发的跳动现象
  • 低速时无摩擦,可实现超高定位精度;无粘滑效应
  • 同心度和轴向跳动精度<0.5 µm

应用

  • 车床
  • 磨床
  • 铣床
  • 三坐标测量仪

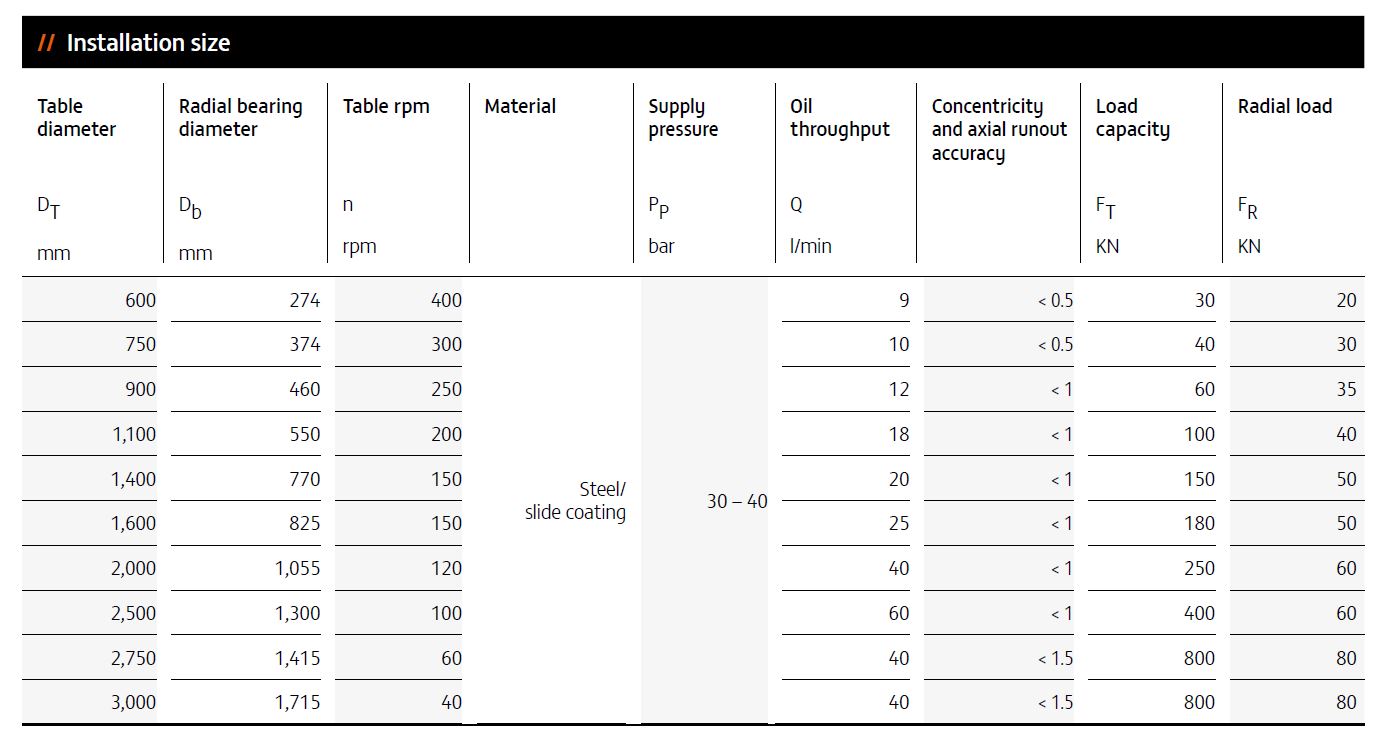

技术数据
